中科行智3D线激光相机微米级技术，实现高效3C行业检测

在居民消费水平日益增长以及市场需求的驱动下，机器视觉技术在工业领域的应用日趋广泛。在3C制造领域，元器件、零部件及成品等相关制造环节，因其元器件尺寸较小，对检测精细程度的要求就更高，而3C行业产品生命周期短、更新迭代快等特点，也都在一定程度上促进了机器视觉检测系统技术的发展与革新。

如今，许多消费电子企业都离不开机器视觉技术的高精度制造和质量检测，并投入了大量成本，不断延伸对机器视觉技术的场景应用，进行品类拓展。中科行智致力于在工业机器视觉基础上，不断寻求高精度视觉测量和大数据智能分析等方面发展，重点探索并突破行业技术难点，为中国高端智能制造提供基础技术平台和软硬件一体化解决方案。

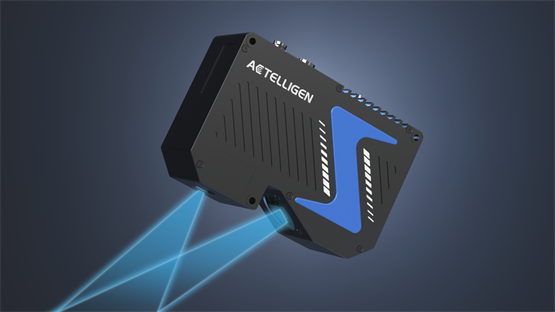

由中科行智推出的3D线激光相机，是专业用于三维定位引导和三维测量的智能相机，可检测各种微米级的高精密零部件，其扫描速度为500-6000Hz，Z轴重复精度最高可达0.2μm；开箱即用，内置FPGA预处理，可实时传递重心数据；工业级防护，其工业铝合金外壳，一体成型，可满足各种恶劣工况环境。

【线激光相机LL系列】详细参数

【线激光相机HL系列】详细参数

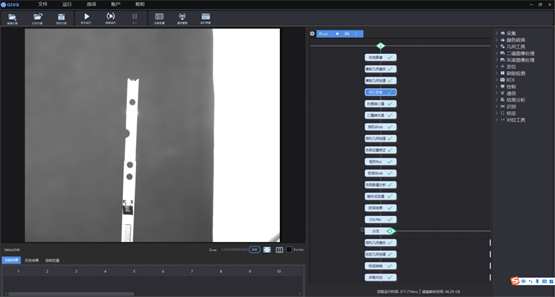

3D线激光相机HL&LL系列，灵活应用于多数场景，如胶路检测、高度检测、段差检测、缺陷检测等，可搭配使用内含丰富图像处理、分析与检测算子的GIVS 3D。它不仅可以扩展深度学习算法模块和其他算法工具，还功能强大、简单易用、完全界面化操作，所有算子拖拽添加，无需任何代码基础也可轻松上手，满足了大多数用户的实际需求，并提供更加丰富的机器视觉检测解决方案。

典型应用案例

3C行业相关检测一般采用的都是三坐标测量仪人工测量手段，其效率低下，无法实现非接触及自动化测量，且对操作者水平要求比较高。而利用高精度的3D相机，实现非接触式自动化测量，不仅节省了人力成本，提高了效率，还降低了测量难度。

3C行业手机摄像头模组3D检测，包括测量其平面度、轮廓度、高度差、平行度等等。采用中科行智3D线激光40系列，采集点云数据，并利用中科行智自主研发的3D检测软件 GIVS 3D进行测量，可快速准确的实现手机后视镜头金属托槽检测一体化解决方案。

-样品-

-检测点位-

-点云图

其测量方案可采用：

1、A1-A30拟合基准面A；

2、多点高度测量工具，测每个点到基准面A的距离，测得30个数据最大值和最小值的差值作为平面度结果；

3、多点高度测量结果可展开，得到每一点的测量结果；

最终平面度要求50±10um，本测试结果56um，符合要求。

-检测结果-

同样，之前3C行业电池表面缺陷检测，如划痕、异物、鼓包等，也都是采用人工检测手段，效率低，无法实现非接触及自动化测量，而待测件尺寸小，对操作者水平要求也高，无法实现批量测试。中科行智利用高精度3D相机，通用视觉平台GIVS，实现非接触式自动化测量，节省人力成本，提高效率，降低测量难度。高精度点云处理算法，可实现精确检测。对于该项目检测，可直接利用深度图进行检测，也能有效降低项目实施的复杂度。

采用中科行智线激光相机40系列，采集点云数据，利用GIVS 3D进行检测，包括高度拉伸、平面拟合、平面校正、点云转深度图、blob分析等等。

-样品-

-点云图-

其检测方案可采用：

1、以电池表面作为基准面；

2、高度拉伸，扩大偏离基准面超过设定阈值的点与基准面的距离；

3、将高度拉伸的点云转成深度图；

4、blob分析，提取缺陷位置，筛选宽和长2mm以上的缺陷。

-检测结果-

苏州中科行智智能科技有限公司重点在工业机器视觉、在线实时三维重建、高精度视觉测量和大数据智能分析技术等方向上开展平台级、应用级的软硬件产品开发，重点突破行业技术难点，着眼于工业机器视觉、智能制造、大数据医疗、云计算、人工智能产业的蓬勃发展趋势以及长三角产业转型升级、平台建设、成果转化及产业化等一系列工作，为中国高端智能制造提供基础技术平台和软硬件一体化解决方案。
